直线导轨、直线模块

LinMot直线导轨是用于直线电机的紧凑型导轨单元.

导轨用于引导负载，支撑外力，扭矩和弯矩，同时用作防旋转装置。它们提供高精度的引导，响应动态负载，精确定位.

负载直接安装在直线导轨的前板上。机械尺寸和安装选项与气动H型导轨兼容。导轨的模块化设计可轻松安装附件，例如机械制动器或MagSpring恒力弹簧，以平衡垂直运行应用中的负载。

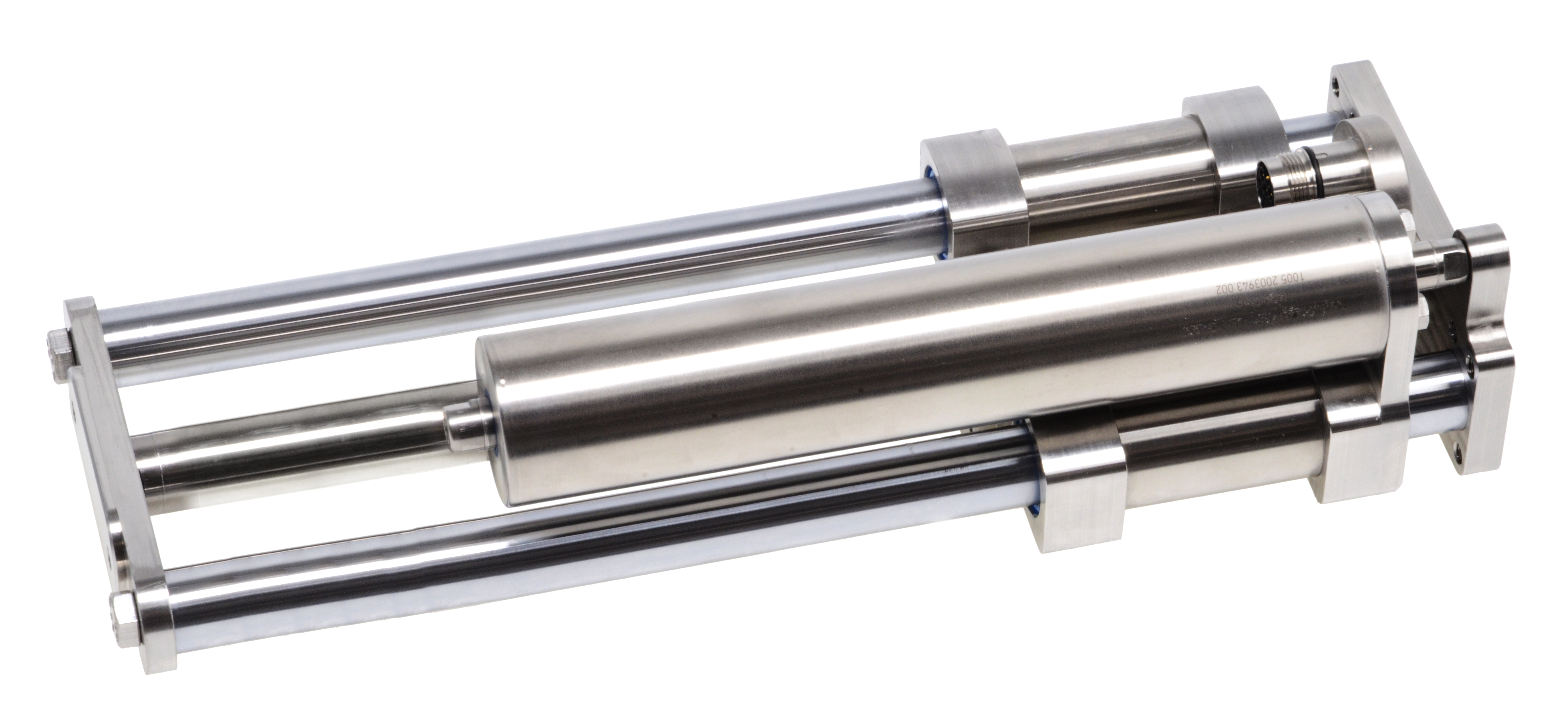

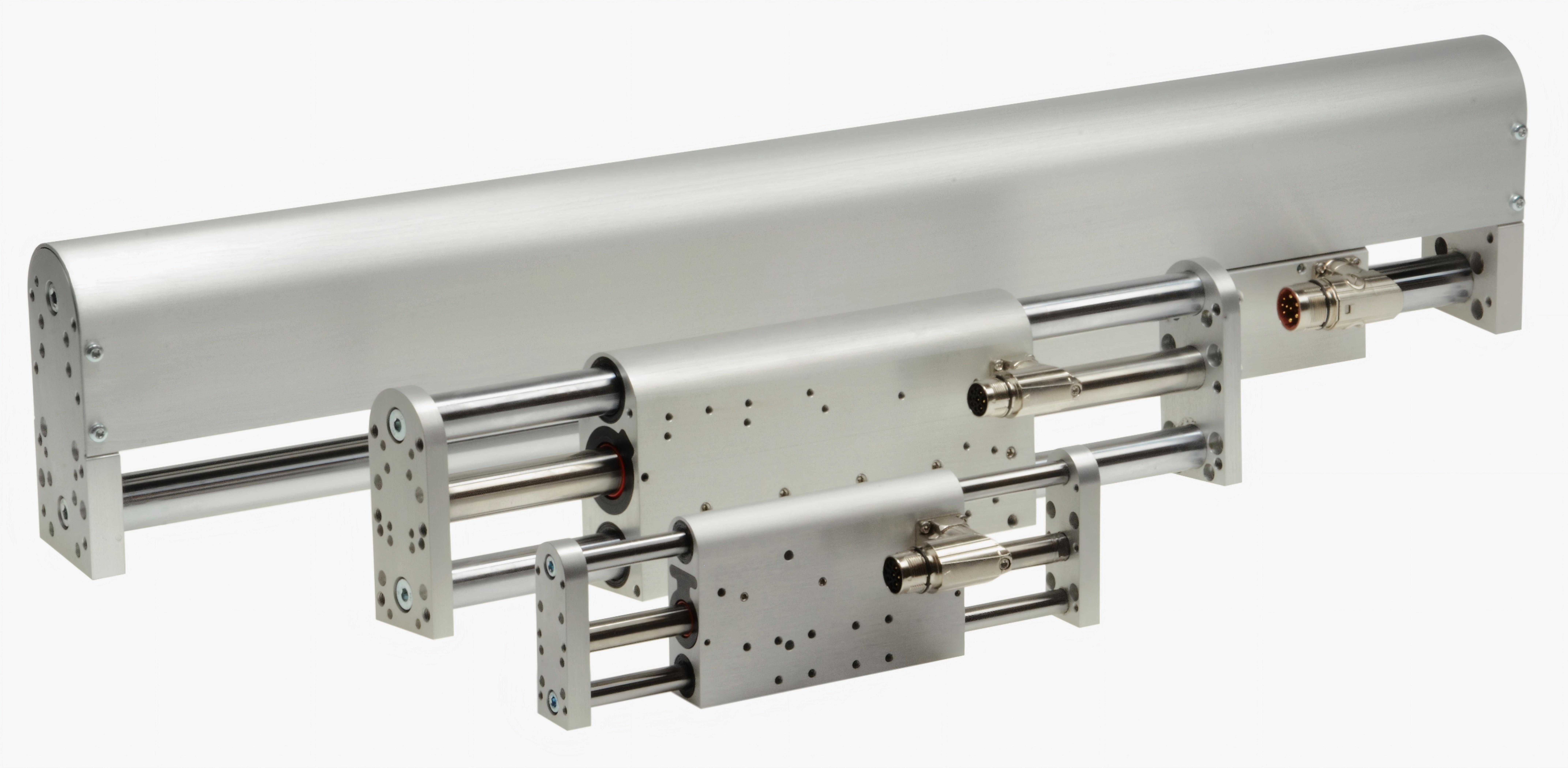

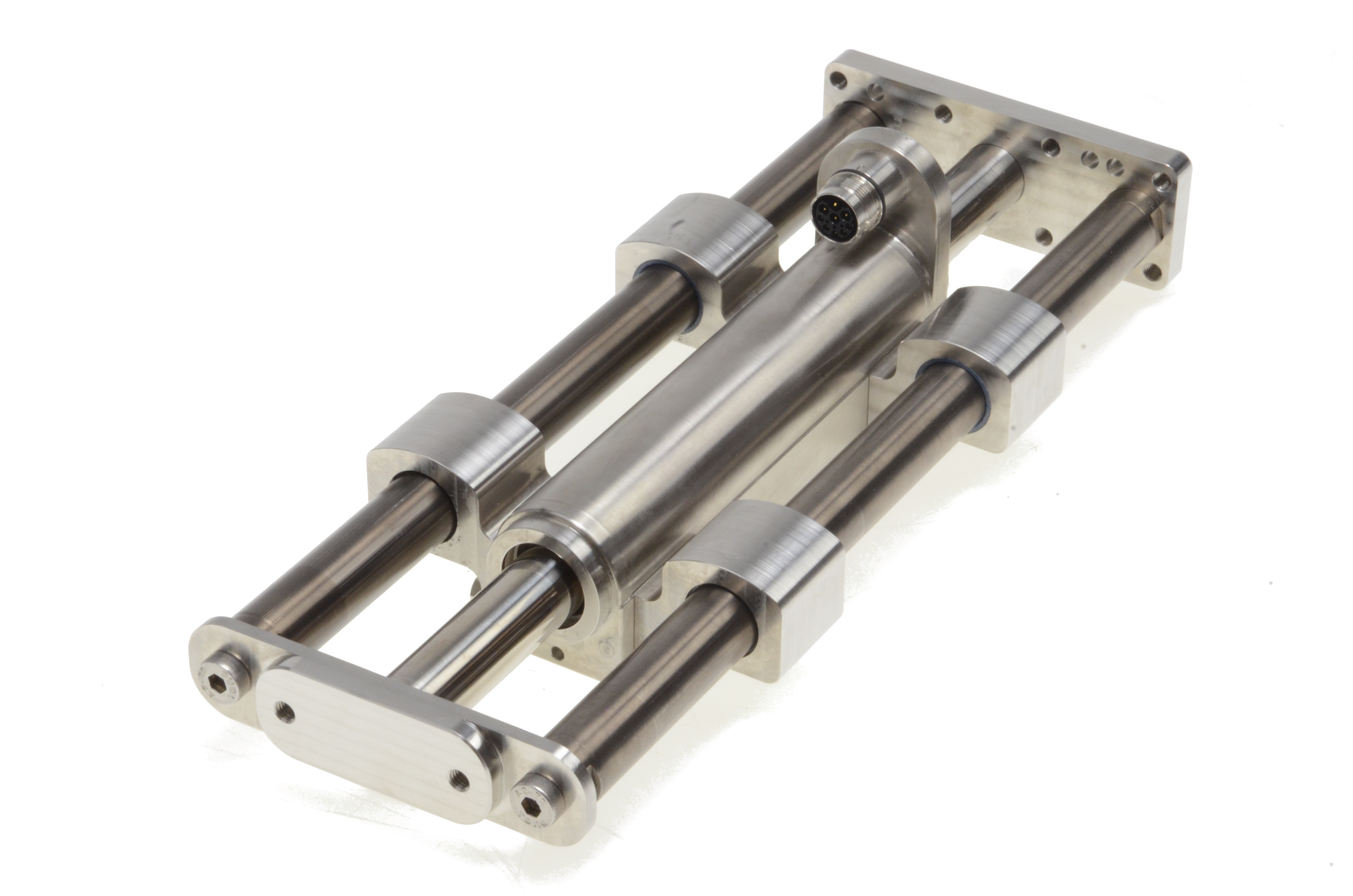

LinMot提供了两种基本类型的导轨，即H型导轨和B型导轨，后者在背面多一个附加的端板。不锈钢直线导轨也是H型导轨.

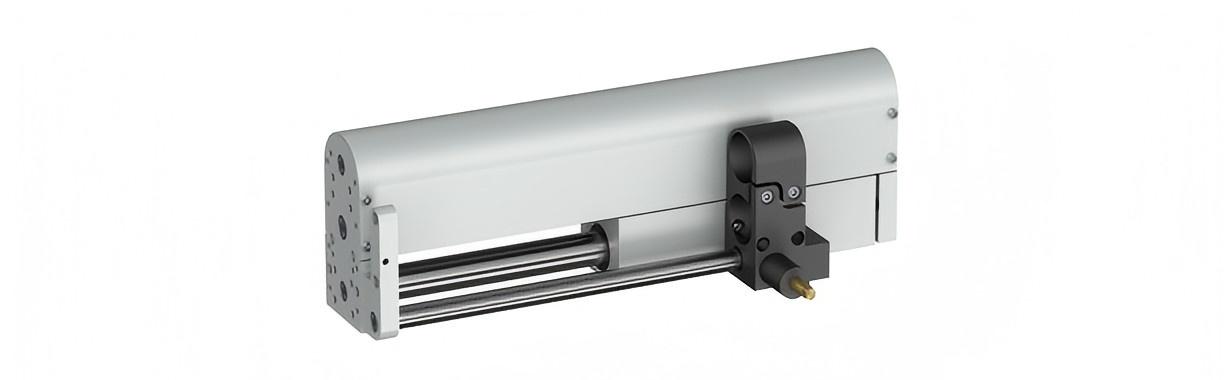

如果需要完整的驱动解决方案，LinMot可提供现成的直线模块。直线模块包括直线导轨和永久集成的LinMot定子，以及可选的内置“恒力弹簧” MagSpring和气动抱闸。

精心设计的直线模块导轨由直线球轴承引导，可确保精确的直线运动。材料和设计上的改进使驱动单元在保持运动质量的同时获得了更高的弯曲刚度。直线模块中的“即插即用”技术使驱动器调试变得快速而简单。

直线模块DM01

DM01直线模块是完整的驱动解决方案，包括直线导轨和牢固集成的LinMot定子，以及可选的内置“恒力弹簧” MagSpring和气动抱闸。直线模块的核心部分包括PS01-23，PS01-37和PS01-48 LinMot直线电机,最大推力达572 N,最大行程575 mm。电机最大加速度为50m/s ²和5m/s的最大速度，几乎能够满足所有应用的需求。
